一、Y12F-100P礦用井下供水系統管螺紋減壓閥應用案例核心結構與工作原理
設計原理
直接作用式薄膜彈簧結構：整合調節彈簧、膜片/活塞、閥瓣組件，通過膜片直接感應下游壓力變化驅動閥瓣開度，動態調節流量以實現穩壓輸出。
自動穩壓機制：進口壓力波動時，彈簧預設力與介質壓力動態平衡閥瓣位置，出口壓力偏差≤10%（精密型號可達±1%）。本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。 在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。 本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。
一、Y12F-100P礦用井下供水系統管螺紋減壓閥應用案例常見符號解析
NPT，即美國標準錐管螺紋，是一種通用性強的螺紋類型，其牙型角為60°。這種螺紋常用于一般用途的管道連接。
PT牙，作為英制錐螺紋的代表，其牙型角為55°，在密封應用中尤為常見。值得注意的是，英制管螺紋通常采用細牙設計，以避免粗牙螺紋因牙深過大而降低管子強度。
PF牙，即管用平行螺紋，也是一種常見的螺紋類型。其特點在于螺紋面之間呈平行關系。
G螺紋，屬于惠氏螺紋家族，是一種55度非螺紋密封管螺紋。標記為G的螺紋代表其圓柱形態，而55、60度的區分則主要基于功能性考量。
ZG螺紋，俗稱管錐，其特點是螺紋由圓錐面加工而成。這種螺紋在水管接頭等應用中相當普遍，老國標中常以Rc標注。
此外，公制與美英制螺紋在表示方式上存在顯著差異。公制螺紋采用螺距來描述，而美英制螺紋則以每英寸內的螺紋牙數來衡量。值得注意的是，公制螺紋通常為60度等邊牙型，而英制和美制螺紋則分別為55度和60度等腰牙型。在單位方面，公制螺紋使用公制單位，而美英制螺紋則采用英制單位。
管螺紋的主要功能在于管道的連接，其內外螺紋配合緊密，既可直管連接也可錐管連接。公稱直徑，即所連接管道的直徑，通常小于螺紋大徑。
1/4、1/2、1/8這些數字，在英制螺紋中代表其公稱直徑，這些直徑的單位是英寸。
二、Y12F-100P礦用井下供水系統管螺紋減壓閥應用案例各國標準差異
在探討英制螺紋的公稱直徑后，我們進一步了解不同國家在螺紋標準上的差異。這些差異不僅體現在直徑的數值上，還涉及到螺紋的類型、規格以及應用領域等多個方面。
1、英寸制統一螺紋
英寸制統一螺紋在采用英寸制計量的國家中廣泛應用。這種螺紋分為四個系列：粗牙系列UNC，細牙系列UNF，特細牙系列UNFF，以及一個定螺距系列UN。其標注方法包括螺紋直徑、每英寸牙數系列代號和精度等級。例如，粗牙系列可以表示為3/8—16UNC—2A，細牙系列為3/8—24UNF—2A，特細牙系列為3/8—32UNFF—2A，而定螺距系列則為3/8—20UN—2A。在這里，數字3/8代表螺紋外徑，單位為英寸，需要乘以25.4轉換為米制單位mm，即9.525mm。第二、三位數字16、24、32、20則表示每英寸牙數，即在25.4mm長度上的牙數。第三位以后的文字代號UNC、UNF、UNFF、UN用于區分不同的系列，而最后的兩位2A則代表精度等級。
2、55°圓柱管螺紋的轉化
55°圓柱管螺紋，這一源自英寸制系列的螺紋，在米制和英寸制國家均有廣泛應用，主要用于管接頭與管子的聯接，以輸送液體、氣體和安裝電線。然而，各國對該螺紋的代號規定不一，因此，在轉換時需參照下表進行。以下是各國55°圓柱管螺紋代號的對照：
中國：G
日本：G、PF
英國：BSP、BSPP
法國：G
德國：R(內螺紋)、K(外螺紋)
前蘇聯：G、TPУБ
ISO：Rp3
3、55°圓錐管螺紋的轉化
55°圓錐管螺紋，以其55°的牙型角和1：16的錐度，在全球范圍內得到廣泛應用。但各國對該螺紋的代號規定同樣存在差異。在轉換時，應依據下表進行。以下是各國55°圓錐管螺紋代號的對照：
中國：ZG、R(外螺紋)
英國：BSPT、R(外螺紋)、Rc(內螺紋)
法國：G(外螺紋)、R(外螺紋)
德國：R(外螺紋)
日本：PT、R
ISO：R(外螺紋)、Rc(內螺紋)
4、60°圓錐管螺紋的轉化
60°圓錐管螺紋，以其60°的牙型角和1：16的錐度，在我國機床行業以及美國和前蘇聯得到應用。該螺紋的代號，我國過去曾規定為K，后來改為Z，現在則統一為NPT。以下是各國60°圓錐管螺紋代號的對照：
中國：Z(舊)NPT(新)
美國：NPT
前蘇聯：B
5、55°梯形螺紋的轉化
梯形螺紋，其牙型角為30°，是一種米制螺紋。該系列螺紋在國內外具有較高的統一性，其代號也相對一致。以下是各國55°梯形螺紋代號的對照：
中國：T(舊)Tr(新)
ISO：Tr
德國：Tr
前蘇聯：Tr
三、Y12F-100P礦用井下供水系統管螺紋減壓閥應用案例螺紋的分類
螺紋，根據其不同的用途，可以被劃分為多種類型。這些類型不僅在各自的領域發揮著關鍵作用，還在全球范圍內得到廣泛應用。接下來，我們將深入探討各種螺紋的特點及其應用場景。
1、國際公制標準螺紋
這是我國國家標準CNS所采用的螺紋標準。其牙頂設計為平面，便于車削加工，而牙底則呈圓弧狀，以增強螺紋的強度。該螺紋的標準角度為60度，規格以M作為代號表示。公制螺紋可分為粗牙和細牙兩種類型，其表示方法通常采用M8x1.25的形式，其中M代表螺紋代號，8表示公稱直徑，而1.25則是螺距。
2、美國標準螺紋（American Standard Thread）
這種螺紋的特點在于其頂部和根部都設計為平面，從而提供了出色的強度。其螺紋角同樣為60度，而規格則以每英寸的牙數來表示。美國標準螺紋可分為三個等級：粗牙（NC）、細牙（NF）和特細牙（NEF）。其表示方法通常采用1/2-10NC的形式，其中1/2表示外徑，10則代表每英寸的牙數，而NC則是其代號。
3、統一標準螺紋（Unified Thread）
這是由美國、英國、加拿大三國共同制定的一種英制螺紋，也是目前廣泛采用的標準。其螺紋角同樣為60度，規格以每英寸的牙數來衡量。統一標準螺紋可分為粗牙（UNC）、細牙（UNF）和特細牙（UNEF）三種類型。其命名方式通常采用1/2-10UNC的格式，其中1/2代表外徑，10表示每英寸的牙數，而UNC則是該螺紋的特定代號。
4、V形螺紋（Sharp VThread）
V形螺紋的特點在于其頂部和根部均呈現尖狀，這種設計雖然，但因其強度相對較弱，所以并不常用。不過，值得注意的是，這種螺紋的螺紋角依舊保持為60度。
5、惠式螺紋（Whitworth Thread）
這是英國國家標準所采用的螺紋類型，其特點是螺紋角為55度，并使用“W"作為表示符號。它特別適合采用滾壓法進行制造，且其表示方法如W1/2-10所示（其中，“1/2"代表外徑，“10"表示每寸牙數，而“W"則是其代號）。
6、圓螺紋（Knuckle Thread）
這是德國DIN標準所規定的螺紋類型，常用于燈泡和橡皮管的連接。其表示符號為“Rd"。
7、管用螺紋（Pipe Thread）
為確保氣體或液體管件連接時的密封性，常采用這種螺紋。其螺紋角為55度，可分為直管螺紋（代號“P.S.、N.P.S."）和斜管螺紋（代號“N.P.T."）。特別值得一提的是，斜管螺紋的錐度為1：16，即每尺3/4寸，這一設計有效增強了其防漏性能。
8、方螺紋（Square Thread）
方螺紋的傳動效率相當高，僅次于滾珠螺紋，但它的缺點在于磨損后無法通過螺帽進行調節。盡管如此，它仍廣泛應用于虎鉗的螺桿以及起重機的螺紋連接中。
9、梯形螺紋（Trapezoidal Thread）
梯形螺紋，又被稱為愛克姆螺紋，其傳動效率雖稍遜于方螺紋，但卻能在磨損后通過螺帽進行便捷調整。這種螺紋的公制版本具有30度的螺紋角，而英制版本則為29度。它常被應用于車床的導螺桿中，其表示符號為“Tr"。
核心組件
部件 材料 功能特性
閥體 WCB鑄鋼/304/316不銹鋼 耐壓≤10.0MPa，耐溫-20℃~150℃
閥瓣/活塞 2Cr13不銹鋼 耐磨蝕，適用含顆粒介質
密封件 丁腈橡膠/金屬硬密封 軟密封滲漏量≈0，硬密封耐高溫
調節彈簧 硅錳鋼/不銹鋼 精準控制出口壓力范圍
二、Y12F-100P礦用井下供水系統管螺紋減壓閥應用案例關鍵性能參數
參數 PN1.0 PN1.6 PN2.5
殼體試驗壓力(MPa) 1.5 2.4 3.75
出口壓力范圍(MPa) 0.2–0.8 0.2–1.0 0.4–1.6
適用溫度(℃) 0~80（標準） -20~150（不銹鋼閥體）
滲漏量 ≈0（符合GB12244-1989）
注：殼體試驗壓力不含膜片與閥蓋組件測試。

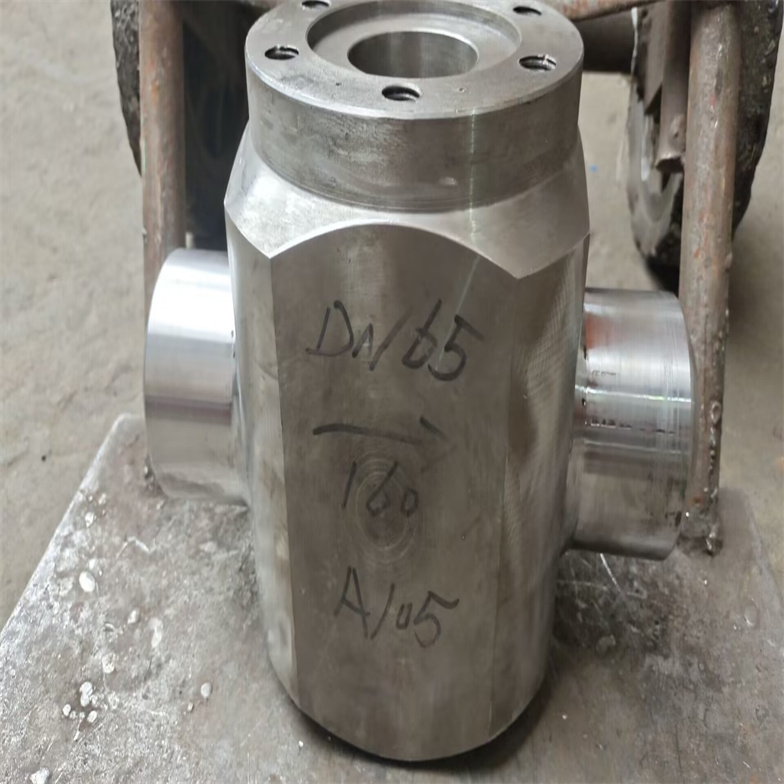

Y12F-100P礦用井下供水系統管螺紋減壓閥應用案例
| 序號 | 品 名 | 型 號 及 規 格 | 單位 | 數量 |

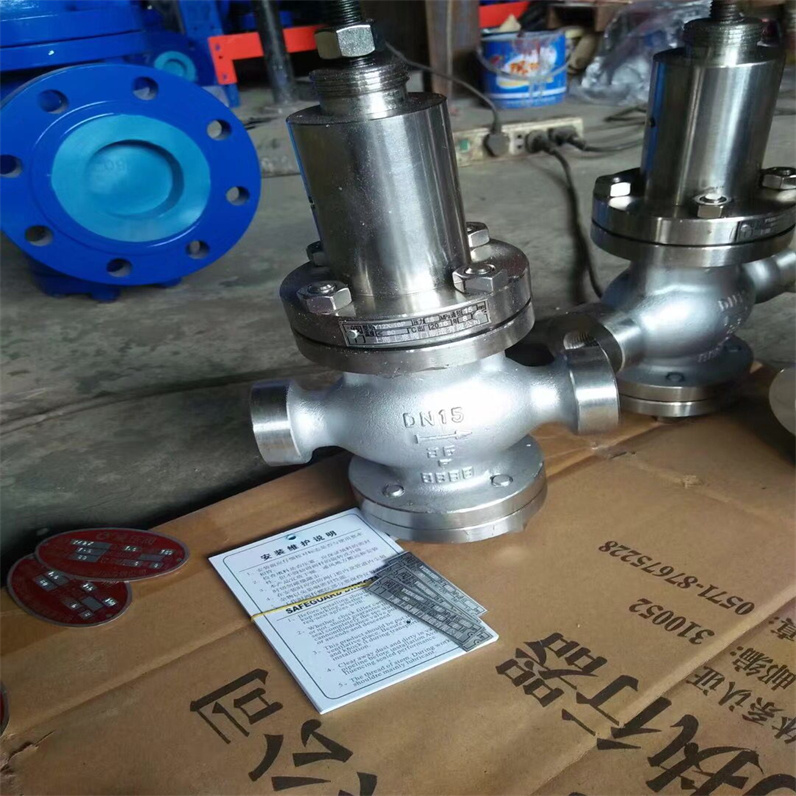

| 1 | 減壓閥 | 礦用井下供水系統水減壓閥Y12F-100P PN100 DN25 進出口連接方式：G內螺紋 介質：礦下用水 進口壓力 8-10MPA 出口壓力 2.5-3 MPA | 臺 | 3 |
三、應用場景與技術適配
建筑給排水系統
高層建筑冷熱水供應：取代分區水箱，節省30%設備空間，降低工程造價（DN15–DN500全口徑覆蓋）。
消防供水：穩壓精度±5%，保障水壓恒定，避免超壓損壞管道。
工業與礦山場景
礦山井下供水：WCB閥體耐顆粒磨損，減壓比＞5時需串聯兩級閥組。
化工腐蝕介質：316L不銹鋼閥體耐受pH 0~14強腐蝕液體（如酸堿性溶液）。
能源與特殊介質
煤氣減壓：專用型號Y42X-PN63，適用溫度≤200℃，出口壓力0.5–3.0MPa。
高純水系統：全不銹鋼流道（Ra≤0.8μm），避免介質污染。
| 公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 殼化試驗壓力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封試驗壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最高進口壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
| 壓力特性偏差（Mpa）△P2P | GB12246-1989 | |||||
| 流量特性偏差（Mpa）△P2G | GB12246-1989 | |||||
| 最小壓差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 滲漏量 | GB12245-1989 | |||||
| 標準 | 其他非標定制 | |||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
| 零件名稱 | 零件材料 |
| 閥體閥蓋底蓋 | WCB |
| 閥座 | 2Cr13 |
| 閥瓣 | 2Cr13 |
| 閥桿 | 2Cr13 |
| 缸套 | 2Cr13/25(鍍硬鉻) |
| 活塞 | 2Cr13 |
| O型圈 | 丁腈橡膠 |
| 密封圈 | 丁腈橡膠 |
| 膜片 | 夾織物丁腈橡膠 |
| 調節彈簧 | 60Si2Mn |
| 公稱通徑DN | 外形尺寸 | ||
| L | H | Hl | |
| 15 | 160 | 225 | 90 |
| 20 | 160 | 265 | 98 |
| 25 | 180 | 265 | 110 |
| 32 | 200 | 265 | 110 |
| 40 | 220 | 320 | 125 |
| 50 | 250 | 320 | 125 |
| 65 | 280 | 325 | 130 |
| 80 | 310 | 385 | 160 |
| 100 | 350 | 385 | 170 |
| 125 | 400 | 430 | 200 |
| 150 | 450 | 430 | 210 |
| 200 | 500 | 560 | 240 |
| 250 | 650 | 690 | 290 |
| 300 | 800 | 800 | 335 |
| 350 | 850 | 880 | 375 |
| 400 | 900 | 980 | 405 |
| 450 | 900 | 1100 | 455 |
| 500 | 950 | 1130 | 465 |
四、Y12F-100P礦用井下供水系統管螺紋減壓閥應用案例選型與安裝規范
選型要點
流量匹配：出口壓力≥設備需求壓力的1.2倍，避免流量激增時失壓。
介質適配：
水/非腐蝕液體：標準灰鑄鐵閥體；
蒸汽/高溫氣體：選先導活塞式減壓閥（耐溫≥150℃）。
安裝要求
方向與支撐：閥體箭頭對齊介質流向，垂直安裝于水平管道；DN≥80需獨立支架防變形。
安全冗余：進口裝80目過濾器，出口設安全閥（泄壓值=1.1倍設定壓力）。
密封測試標準
殼體試壓=公稱壓力×1.5，密封試驗泄漏率≤10?? Pa·m3/s。
五、Y12F-100P礦用井下供水系統管螺紋減壓閥應用案例維保與故障應對
定期維護：每3個月清洗濾芯，檢查膜片龜裂/彈簧塑性變形。
壽命指標：丁腈橡膠密封件壽命≈2萬次啟閉，強腐蝕環境需縮短檢測周期。
典型故障：
出口壓力震蕩：濾網堵塞或膜片老化（更換周期≤2年）；
閥門無法關閉：活塞卡滯（需拆解清理雜質）。
